خامساً : كيف يسلك التيار الكهربائي في دارة تحوي على محث ومواسع .

 يسمون مثل هذه الدارة "دارة محث ومواسع"( An Inductor – Capacitor Circuit (An IC Circuit

 يسلك التيار في دارة محث ومواسع سلوكاً غريباً لافتاً للنظر لأن معلوماتنا لا تتيح لنا التنبؤ بهذا السلوك . لفهم ما يجري في دارة محث ح ومواسع س سنعرض لمثال على التحولات بين الطاقة الحركية والطاقة الوضعية .



- يبيّن شكل (5) أنبوباً زجاجياً على شكل الحرف U فيه كمية من سائل الزئبق ومفتوح الطرفين . إذا استعملنا مكبساً عند إحدى الشعبتين لرفع مستوى الزئبق مسافة ف فإن الزئبق في الشعبة الأخرى ينخفض المسافة (شكل 6)



شكل(6):عمل الضغط الجوي في الشعبة اليمنى على خفض الزئبق وعلى رفعه في الشعبة اليسرى .



شكل(5): يقع سطحا الزئبق في الشعبتين في مستوى أفقي واحد . الزئبق ساكن في الأنبوب .



شكل(7):بعد لحظة من فصل المكبس

ماذا يحدث الآن إذا فصلنا المكبس عن الأنبوب ؟

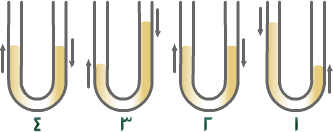

شكل (7) ورسوماته المتتالية تبيّن كيف سلك الزئبق لحظة وبعد فصل المكبس عن الأنبوب حيث تظهر الأسهم في كل رسم اتجاه حركة سطح الزئبق في كل شعبة .

سنلاحظ في هذه التجربة أن الزئبق في الشعبتين لا يقف عند وضع السكون له قبل إدخال المكبس كما في شكل (5) بل يتحرك الزئبق في الشعبتين صاعداً عند إحداها إذا انخفض عند الأخرى أو ينخفض عند إحدى الشعبتين إذا صعد عند الأخرى . في فيزياء الحركة الموضعية يسمون حركة الزئبق التي ذكرناها حركة تذبذبية (توافقية) بسيطة (Simple Harmonic Motion) وتشبهها حركة البندول (الخطّار) .
