سادساً : (لا زلنا في تطبيقات المجالات المغناطيسية)

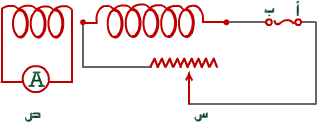

شكل (15):يسري تيار متناوب في الدارة س ، ينشأ في الدارة ص المجاورة للأولى تيار حثي متناوب أيضاً . نعرف ذلك من خلال الانحراف المستمر لمؤشر جهاز الأميتر .

المحوّل الكهربائي Transformer

في شكل (15) إذا تم وضع مصدر جهد كهربائي متناوب (متردد) أي مصدر تعكس قوته الدافعة الكهربائية قد إتجاهها وتغيّر قيمتها بشكل دوري ، نقول إذا وضعنا المصدر عبر النقطتين أ ، ب في الدارة على جهة اليمين فإننا سنلاحظ الانحراف المستمر لمؤشر آلة فحص التيار المتناوب الموصولة في ملف آخر في دارة مجاورة للأولى .

تدل الظاهرة تلك على تولّد تيار حثي في الدارة الثانية بسبب الحث المتبادل بين الملفين المتجاورين ، أي بسبب وقوع ملف الدارة الثانية في المجال المغناطيسي المتغيّر في شدته واتجاهه الذي أنشأه التيار المتناوب حول ملف الدارة الأولى (للدارس أن يرجع لبحث الحث المتبادل ليتذكر المعلومات الخاصة ببحثنا هذا) .



في فيزياء المحولات يسمون الملف الموصول بالمصدر الكهربائي المتناوب الملف الابتدائي(Primary Windings (Coil)) والذي تتولد فيه الكهرباء الحثية بسبب مجاورته للأول الملف (Secondary Windings (Coil)) .

 ولأن المحول هو جزء من مكونات دارة كهربائية فإن له رمزاً خاصاً به هو هكذا :

وقد نجد كتباً فيها رمز المحوّل على النحو التالي :

فأينما وجدنا خطوطاً مستقيمة بجانب لفات سلك فإنها تدل على قلب معدني لهذه اللفات يوجد داخلها لزيادة المجال المغناطيسي لها عند مرور تيار فيها .
