نلاحظ كذلك أنّ للمحول أربعة أطراف توصيل : اثنان يتم وصلهما مع مصدر لقوة دافعة كهربائية متناوبة (~) قد

فولت

فولت (تزودها بتيار متناوب) والطرفان الآخران تنشأ بينهما قوة دافعة كهربائية حثية متناوبة

بسبب التأثير الحثي المتبادل بين ملفي المحوّل ويوصلان بالجهاز المراد تشغيله .



للدارس أن يسأل : "لكن ما عمل المحوّل الكهربائي وما وظيفتها وأين نستخدمه ؟"

جواب ذلك : هو أنّ المحول جهاز كهربائي تياره متناوب .  إنّ آلة حاسبة تعمل على مصدر كهربائي متناوب قوته 9 فولت يلزمها محوّل كهربائي يعمل على خفض كهربائ المنزل 220 فولت (أو حتى 110 فولت) حتى 9 فولت .

للمحولات الكهربائية وظائف أخرى متعدده منها أنها تعمل على منع التوصيل الكهربائي بين دارتين متجاورتين في جهاز ما لكنها تنقل التيار الكهربائي بينهما فنتأمل هذا العمل المحيّر في ظاهرة .



اشتقاق معادلتي المحوّل الكهربائي:

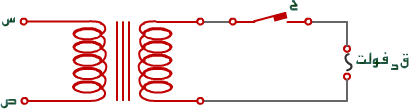

شكل (16):الملف على جهة اليمين هو الملف الابتدائي للمحول (لماذا)؟؟

عند غلق المفتاح (ح) تنشأ قوة دافعة كهربائية فيه ، فتنشأ عن ذلك قوة دافعة

بين طرفي الملف الثانوي س ، ص .

حثية

في شكل (16) يعمل الملف الابتدائي الموصول طرفاه بمصدر كهربائي قد فولت على إنشاء قوة دافعة حثية

في الملف الثانوي للمحوّل . تثبت الدراسات النظرية في فيزياء المحوّلات صحة المعادلة الآتية :

............ معادلة (16)

أي أنّ :

حيث :

= عدد لفات الملف الابتدائي .

ن

= عدد لفات الملف الثانوي

= التدفق المغناطيسي عبر لفة واحدة من الابتدائي .

fD

= التدفق المغناطيسي عبر لفة واحدة من الثانوي .
