شكل(12): يعمل التيار الحثي تَ في الملف على شحن المواسع (الرسم على جهة اليسار) بالاتجاه المعاكس لشحنة تيار البطارية ت (الرسم على جهة اليمين).

6) ونرجو من الدارس أن يتنبّه لهذه المرحلة :

على شحن المواسع من جديد

يعمل التيار الحثي

(بعد أن أفرغ المواسع شحنته بكاملها خلال المحث) بالاتجاه المعاكس لشحن البطارية (شكل 12) .

 7) تنتهي عملية شحن المواسع عن طريق المحث وهي المرة الثانية للشحن بزوال التيار الحثي وتحوّل شحنته إلى

كما لو كان الشاحن هو

شحنة كهروستاتيكية تستقر على لوحي المواسع وتكون قيمتها العظمى

البطارية ذاتها .عندها يُصبح المجال المغناطيسي للمحث صفراً .



 مرة أخرى عبر المحث لتتكرر الخطوات 1 إلى 7 .

8) يبدأ المواسع من جديد بإعادة تفريغ شحنته


وهكذا تستمر عملية تفريغ وشحن المواسع وبشكل دوري فتتحول الطاقة في الدارة بين طاقة كهروستاتيكية في

وطاقة مغناطيسية على شكل مجال مغناطيسي حول المحث

المواسع

 وكأن تيار الدارة "يعي" أين ومتى وكيف يسري فتأمل !

 يكون المجال المغناطيسي في المحث وحوله

يلاحظ الدارس أنه عندما تكون شحنة المواسع عند قيمتها

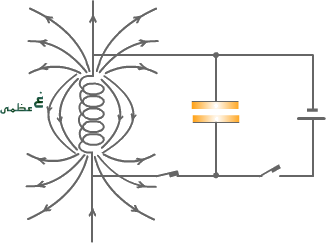

 صفراً (شكل 13) ويلاحظ أيضاً أنه عندما تم تفريغ كامل شحنة المواسع عبر المحث يكون المجال المغناطيسي حول المحث عند قيمته العظمى (شكل 14) .

شكل (14)

شكل (13)
