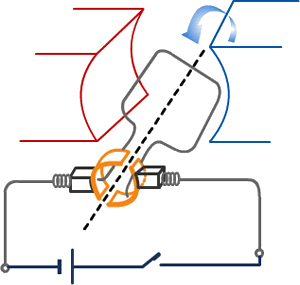

شكل (2) : الموتور الكهربائي ودارته بعد تجميع أجزائه .

تجميع أجزائه : شكل (2) يبيّن الأجزاء بعد تجميعها.

تشكّل اللفات والقلب ونصفا الاسطوانة (المتقابلتين) جميعها وحدة واحدة تدول حول محور دوران (هو الخط المتقطع في شكل (2)) . يقع القلب والملف فقط بين قطبي المغناطيس .



أمّا الفراشاتان فتلامس كل واحدة منهما نصف الاسطوانة القريبة منها ، ولضمان التلامس المستمر بين قطعتي الكربون ونصفي الاسطوانة يعمل النابضان على الضغط المتواصل لقطعتي الكربون باتجاه نصفي الاسطوانة .

عمل الموتور :عند توصيل طرفي الموتور بمصدر كهربائي خارجي (مثل بطارية) شكل (2) يسري التيار من البطارية عبر المسارات : سلك التوصيل الأول للموتور َ قطعة الفحم الأولى َ نصف الاسطوانة الأولى الملامسة لها َ لفات السلك (الملف) َ نصف الاسطوانة الثانية َ قطعة الفحم الثانية الملامسة لها َ سلك التوصيل الثاني للموتور َ ثم يعود التيار إلى مصدره .



ماذا يحدث داخل الموتور ؟

ينشأ عن سريات التيار الكهربائي في الملف مجالاً مغناطيسياً له قطبان . يتنافر قطبا الملف مع قطبي المغناطيس الدائم فينشأ عن التنافر عزم ازدواج يعمل على تدوير الملف بسرعة وبزاوية 180 ْ حول محور دوران الموتور . يتجاوز دوران الملف الزاوية 180 ْ بقليل بحكم القصور الذاتي له .


يتوقع الدارس بهذا الدوران أن تتقابل الأقطاب المختلفة للملف وللمغناطيس فيعمل التجاذب بينهما على إيقاف الملف ، لكنه سيعلم أن الملف وتوابعه تتابع دورانها بزاوية 180 ْ أخرى بسبب تنافر الأقطاب ثانية . كيف عادت الأقطاب إلى التنافر مرة ثانية ؟
