نظرية عمل المولّد الكهربائي :

1) إذا دار الملف وتوابعه بفعل قوة خارجية بسرعة زاوية ثابتة تتغير زاوية الميلان q بين العمود على الملف واتجاه المجال المغناطيسي غ . ذلك يعني تغيّر مستمر في قيمة واتجاه التدفق المغناطيسي عبر الملف .



بتولد قوة دافعة كهربائية حثية بين طرفي المولد

2) يتنبأ قانون فارادي

 أ ، ب نتيجة لهذا التغير .



3) إن المولّد في شكل (18) هو من النوع الأول الذي ذكرناه في أول الباب . ذلك يعني أن قد الحثية المتولدة تغير من اتجاهها ومن قيمتها عند طرفيّ المولّد .



 في دورة واحدة للملف

شكل (19): كيف تتغير

من (النوع الأول).

4) تظهر راسمات التيار الكهربائي (Oscilloscopes) أن شكل القوة الدافعة الكهربائية في أبسط أنواع المولدات الكهربائية هو دالة موجية جيبية

(شكل 19) .



5) يمكن حساب القوة الدافعة الكهربائية الحثية

عند أية لحظة خلال دوران الملف من المعادلة :

  .... معادلة (21)

× جـا q

=

حيث q = زاوية دوران الملف حول محوره بوحدة راديان (أو زاوية نصف قطرية) .

:

كذلك تصح المعادلة التالية لحساب

  ......... معادلة (22)

× جـا w ز

=

حيث  w= السرعة الزاوية للمف بوحدة راديان / ثانية .

          ز = الزمن بوحدة ثانية .

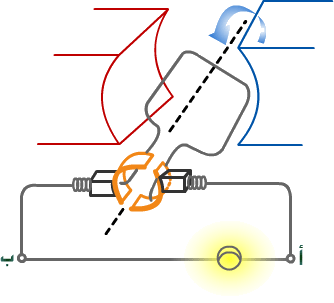

6) يبيّن شكل (20) تركيب المولّد الكهربائي من النوع الثاني .

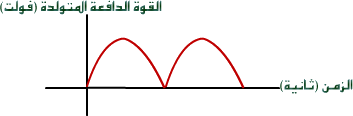

شكل (21) يبيّن شكل دالة القوة الدافعة الحثية عبر طرفي الملف لهذا النوع .

شكل(20): خلال دوران الملف يبقى أحد طرفي المولد (أ مثلاً) موجباً ويكون الثاني سالباً دائماً (النوع الثاني من المولدات).



 في دورة واحدة للملف من (النوع الثاني).

شكل (21): كيف تتغير

ولنا كلمة أخيرة عن تحولات الطاقة في المولد . إن تحولات الطاقة فيه هي عكس تحولات الموتور الكهربائي ( المحرك ) . ففيه تتحول الطاقة الميكانيكية (طاقة الدوران الميكانيكية) إلى طاقة كهربائية.
