مقدمة :

رأينا في ما مضى خاصيّات المجالات المغناطيسية والعلاقة بينها وبين التيارات الكهربائية في شكلها النظري . لا تقف العلوم عند حدودها النظرية بل تتعداه إلى التطبيقات العملية . نعرض الآن أهم تطبيقات المغناطيسية والكهربائية معاً .



 تطبيقات على جميع ما تقدم من دراسات نظرية :

أولاً : المحرك الكهربائية Electric Motor

شكل (1) يبيّن الأجزاء الأساسية للموتور (المحرك) الكهربائي ، لكننا قبل شرح أجزائه وعملها سنسأل أنفسنا سؤالاً قد يسأله الدارس : "ما هو المحرك الكهربائي وما عمله ولأي غرضٍ نستخدمه ؟"

جوابنا هو الآتي : المحرك هو جهاز كهربائي له طرفان تدخل الكهرباء عبر إحداهما وتخرج من الثاني . تتحول الطاقة الكهربائية داخل الموتور إلى طاقة حركية نلاحظها بدوران محور الموتور حول ذاته بسرعة كبيرة . يمكن لهذه الحركة الدورانية (Rotational Motion) أن تعمل على تشغيل أجهزة يرتكز عملها على الحركة الدورانية مثل المراوح الكهربائية وأجهزة تسجيل الكاسيت وآلات الحلاقة إلى آخر القائمة . تحوي معظم ألعاب الأولاد الكهربائية على موتورات تعمل بالطاقة الكهربائية التي تزودها بها البطاريّات .

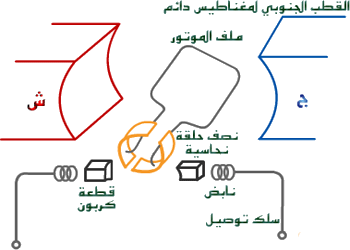

شكل (1) : الأجزاء الأساسية في المحرك الكهربائي

( تم ابعاد الأجزاء عن بعضها لغرض التوضيح )

الآن نعود إلى أجزاء المحرك ، نلاحظ في شكل (1) الأجزاء التالية :

أ) مغناطيس دائم .

ب) لغات من سلك معزول (ملف) يتصل كل طرف من طرفيه بنصف أسطوانة نحاسية .

ج) فرشاتان من الكربون (الفحم) ثابتتان .

د) نابضان (زنبركان) .

هـ) قلب من حديد (غير ظاهر في الرسم ليظل الرسم بسيطاً) .
