الوقفة الثامنة عشر :

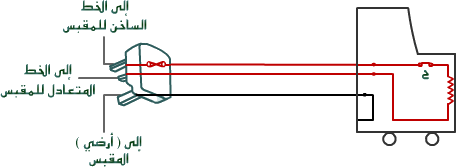

شـــــــكل (34) يبن الإجراء السليم لاستعمال الغسالة الكهربائية . نلاحظ ضرورة وجود خط التأريض.

شكل (34) : آلة الغسالة الكهربائية ودارتها . لاحظ توصيل " أرضي " المقبس إلى هيكل ( جسم ) الغسالة المعدني .

وتثبيت طرفه الحر إلى هيكل الغسالة المعدني ، يعمل سلك التأريض على تفريغ أية شحنة كهروستاتيكية قد تتولد داخل الغسالة وتؤدي الشحنة إلى تعرض الشخص الملامس للغسالة لصعقة كهربائية . إن احتياطات التأريض في الغسالة مُلزمة لسببين : الأول وجود الماء الموصل للكهرباء داخلها . والثاني نشأة قوة دافعة كهربائية حثية يسمونها في فيزياء الجهد " القوة الدافعة الراجعة Back Electromotive Force " تتولد في ملفات موتور الآلة . قد يظهر أثر هذه القوة الدافعة عند توقف الموتور عن الدوران " بسبب خلل ما " مع استمرار وصول الكهرباء اليه .

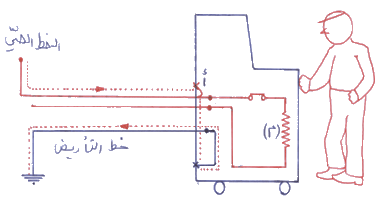

 الوقفة التاسعة عشر : يبين شكل (35) ملامسة السلك الحي لهيكل الغسالة عند النقطة أ بسبب خلل ما . لاحظ عدم تعرض الشخص الملامس للغسالة ( يريد إصلاح العطل فيها ) إلى صعقة كهربائية ( لماذا ؟؟)

شكل (35) : لاحظ سريان التيار الكهربائي عبر الخط الحي إلى هيكل الغسالة ثم عبر سلك الأرضي لأن هذا المسار أسهل عليه من مسار جهاز الغسالة (م) المسار عبر الشخص ذاته .

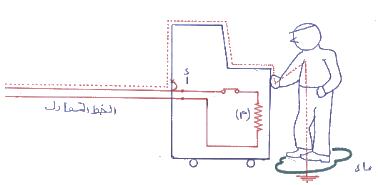

الوقفة العشرون : بخلاف الشخص في الشكل الذي مضى تعرض الشخص الآخر في شكل (36) لصعقة كهربائية

( من الممكن أن تكون مميتة ) عند ملامسته لهيكل الغسالة . هل يعرف الدارس سبب ذلك؟؟

شكل (36) : لاحظ الآن سريان التيار الكهربائي عبر الخط الحي إلى هيكل الغسالة ثم عبر الشخص ( وجود الماء على الأرض يساعد على التوصيل الكهربائي ) .
