الوقفة السابعة عشر : قد يسأل الدارس : " هل من وسيلة لتمييز الخطين الحي والبارد ( المتعادل ) ؟

جواب ذلك بنعم .وأما أداة الكشف والتمييز فيسمونها مَخبر ( أو مِخبار ) Tester وهيئته كهيئة مفك ( Screw Driver ) شكل (30) إلا أنه يختلف عنه في أجزاؤه ( شكل (31 ) .

 شـــــــــــــكل (31)

شـــــــــــــكل (30)

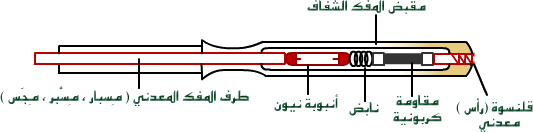

شـــــــــــكل (32): تفصيل من الداخل لأجزاء مخبار الكهرباء



شكل (33) :تضيء أنبوبة النيون عند الطرف الحي .
لا تضيء الأنبوبة (الأنبوبة الصغيرة) عند الطرف المتعادل ( البارد ) .

 يبين شكل (33) كيف يميز المخبر بين الطرف الحي والطرف المتعادل للكهرباء ( في المقبس مثلاً ) ، لاحظ أننا نضع اصبع ( المُشيرة ) ـ الاصبع الثاني بعد الإبهام ـ ملامساً للرأس المعدني ، سهل تفسير ما يحدث لمن درس فيزياء الجهود : في شكل (34) يكون جهد الطرف (أ) عند مجس المفكل المخبار 220 فولت ( في حالة إدخاله في فتحة الطرف الحي ) . أما الرأس عند الطرف (ب) فيكون الجهد صفراً ( نحن جعلناه صفراً بملامسة اصبعنا له لاتصالنا بالأرض ) . وإذن تسري الكهرباء عبر المبخار من الجهد العالي إلى الجهد المنخفض على الترتيب التالي :

المِجَس ـ أنبوبة النيون ـ النابض ـ المقاومة الكربونية ـ الرأس ـ الأرض لكن تيارها يكون ضعيفاً فلا نشعر به وتكون شدته كافية لإضاءة أنبوبة النيون .



نتوقع من الدارس أن يجيبنا على سؤالنا : لماذا لا تضيء أنبوبة النيون عند إدخال مجس المخبار إلى طرف الكهرباء المتعادل ؟

هذا وإن من شروط إضاءة أنبوبة المخبار ملامستنا للقلنسوة ( الرأس ) بالإصبع لماذا ؟؟
