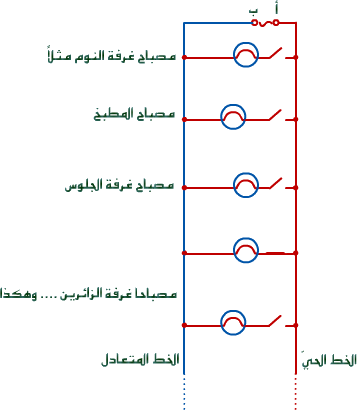

شكل (19) يبين كيف يتم توصيل دارة إضاءة المصابيح في البيت عبر طرفي الكهرباء 220 فولت ( أ ، ب ) في دارة التغذية في شكل (18).

شكل (19): يبين كيف يتم توصيل دارة إضاءة المصابيح في البيت عبر طرفي الكهرباء ~ 220 فولت ( أ ، ب ) في دارة التغذية في شكل (18).

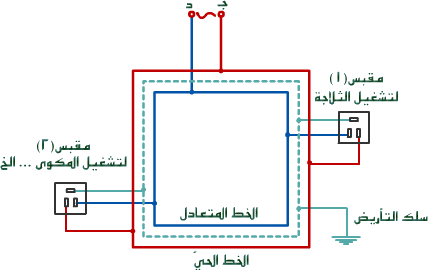

شكل (20) يبين كيف يتم وصول الكهرباء إلى دارة " الحلقة الرئيسة Ring Main Circuit )  في البيت . عبر طرفي الكهرباء 220 فولت ( جـ ، د ) في دارة التغذية في شكل (18) .

شكل(20): حلقة الدارة الرئيسة لاحظ أن الجهد بين الطرفين ( جـ ، د ) هو جهد التغذية ~ 220 فولت ، وأن هذه هي قيمة فرق الجهد بين أي نقطتين على المسارين .
