الوقفة التاسعة : إذا تم تماس بين الطرفين الحي والمتعادل بطريق الخطأ يعمل الخطان دارة قصر ( Short Circuit ) أي دارة مغلقة مقاومتها مهملة فينشأ عنها تيار شدته عالية يعمل على تلف مصهر الخط أو إنزال مفتاح القاطع .



الوقفة العاشرة : يتم صناعة الكابلات الموصلة للكهرباء من مادة الألومنيوم على هيئة أسلاك لها قلب من الفولاذ لتقويتها . يصل قطر الأسلاك إلى 2 سم .



الوقفة الحادية عشر : يتم تثبيت كابلات التوصيل على أعمدة حديدية عبر مادة البورسلين ( Porcelain ) العازلة للكهرباء .



الوقفة الثانية عشر : يُمكن لمصباح كهربائي أن تتم إضاءته أو إغلاقه في رواق ( كوريدور ) من مفتاحين عند طرفي الرواق فإذا عمل الأول على إضاءة المصباح يعمل الثاني على قطع التيار عنه ويصح العكس أيضاً .

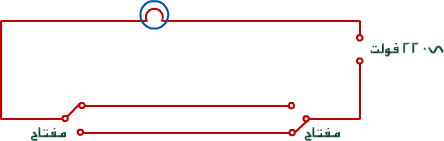

أما كيف يعمل هذا النظام فشكل (26) يبين دارته .

شكل (26): لاحظ أن المصباح غير مضاء لأن المفتاحين في حالة off.



الوقفة الثالثة عشر : في ما يلي بعض الأجهزة الكهربائية وقدراتها الكهربائية للمقارنة :

القدرة بالواط

الأجهزة الكهربائية

2400

سخّان

700

مكوى

300

مثقب Drill

120

تلفاز ألوان

75

مصباح عادي
