الوقفة الواحدة والعشرون : نبين في هذه الوقفة ( وقد طالت الوقفات ) كيفية تركيب أسلاك التوصيل في قابس الأجهزة الكهربائية .

نراعي أولاً اختيار أسلاك التوصيل بما يتناسب مع قدرة الجهاز ، فكلما زادت قدرة الجهاز الكهربائية زاد عدد وسمك الأسلاك الشعرية المكونة لها .

والآن إلى الخطوات :

أ : نزع ( إزالة ) المادة العازلة المحيطة بأسلاك التوصيل باستخدام الزردية الخاصة ( إرجع إلى شكل (17) إلى مسافة تناسب تركيب المقبس .



ب : التأكد من عدم قطع بعض أسلاك التوصيل الشعرية ( الرفيعة ) .



ج : يتم لي ( لف ) الأسلاك الرفيعة على بعضها ( تجميعها ) في كل وصلة .





د: يتم ثني الطرف السلكي على شكل علامة استفهام بالاتجاه مع دوران الساعة وذلك حول البرغي ( القلاووظ ، البرقة ، فتلة ، لولب  ، Screw ) .

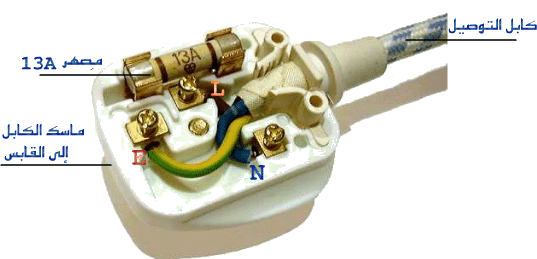

هـ : يتم تثبيت السلك إلى البرغي بواسطة مفك ذي سن مناسب ( شكل (37).

( شكل (37
