شكل(23): حلقة الدارة الرئيسة . للدارس أن يعمل مقارنة مع دارة شكل (20)

الوقفة الخامسة : في حلقة الدارة الرئيسة يجعلون الطرف الحي ( الساخن ) من سلكين متوازيين

( شكل 23) إن ذلك يعمل على توزيع التيار ( في الخط الساخن ) بين السلكين لخفض الطاقة الحرارية الضائعة في الأسلاك .



الوقفة السادسة : وهي وقفة نرجو من الدارس أن يعطيها الأولوية في ذاكرته : يتم توصيل جميع مفاتيح التشغيل والمصهرات ( الفيوزات ) على الخط الكهربائي الحي
( الساخن ) . سيجد الدارس علة ذلك في وقتها .

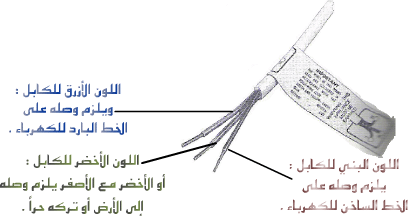

  الوقفة السابعة : يصنعون الأغلفة العازلة لأسلاك التوصيل على ثلاثة ألوان باتفاق : الخط الساخن ( الحي )ولون غلافه بُني . والخط البارد ( المتعادل ) ولون غلافه أزرق . وأما خط التأريض فيجعلون لونه تداخل بين اللونين الأخضر والاصفر ( شكل 24) .

 شكل 24

هذا ويدل الحرف L في اللاتينية على الطرف الحي ، ويدل الحرف N على الطرف المتعادل كما يدل الحرف E على خط التأريض ( Earth ) .

هل يعلم الدارس سبب اختيار هذه الألوان بذاتها ؟



شكل (25): قاطع كهربائي (مصهر أوتوماتيكي يعمل فصل للتيار دون أن ينصهر ). نلاحظ وجود برغيين للقاطع وهما طرفا القاطع اللذين يتم بهما تثبيت أسلاك التوصيل إلى القاطع .

الوقفة الثامنة : في وقتنا الحالي تعمل فيوزات خاصة على فصل التيار الكهربائي في غرف البيت بشكل تلقائي عندما يزيد التيار في الدارة عن حد الأمان . يسمون هذا النوع من الأدوات قاطع الدارة ( Circuit Breaker ) شكل (25) وعمله يشبه عمل مفتاح تشغيل .
