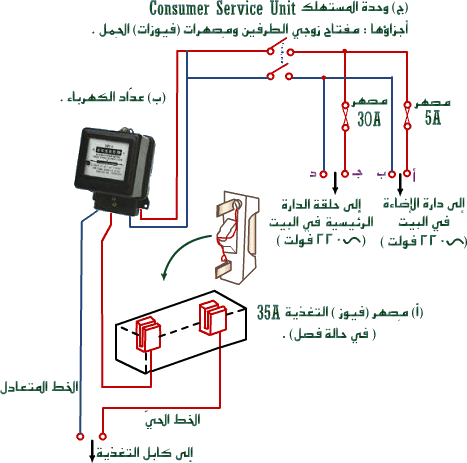

شكل (18) يبين كيف يوصل المختصون في هندسة الكهرباء ثلاثة " أشياء " أو ثلاثة أدوات إن شئت مع كابل التغذية في خطوة لإدخال الكهرباء إلى البيت . أما الأشياء الثلاثة فهي :

شكل (18)

(أ) مِصهر ( فيوز ) التغذية يحتمل تياراً شدته 35 أمبير فإذا زادت شدة التيار المار في سلكه عن هذه القيمة ( قيمة الأمان ) عمل التيار على صهر مادة المصهر ذات الطبيعة السبيكية فيتم بذلك قطع " الكهرباء " عن البيت .


(ب) عداد الكهرباء وقد شرحنا وظيفته في فصل (4) .



(ج) وحدة المستهلك ومكوناتها مفتاح زوجي الطرفين لفصل الكهرباء بطريقة يدوية ومصهرات ( فيوزات ) متعددة القيم وعملها أيضاً فصل " الكهرباء " عن البيت بآلية أوتوماتيكية في حالة زاد استهلاك الطاقة الكهربائية عن حد الأمان .
