ثم ماذا بعد ذلك ؟؟

إنّ الحالات الأربع التي مررنا عليها تظهر أنّ القاعدة أ التي ذكرناها يمكن تبديلها بقاعدة أشمل نصّها ما يلي :

القاعدة ب :
 " إنّ أي تغيير يزيد أو ينقص في عدد خطوط المجال المغناطيسي التي تقطع سلكاً يعمل على توليد تيار حثي فيه .



 شــــكل (14) يوضح معنى القاعدة بمثال بسيط يمكننا اعتماده لشرح وتفسير جميع ما مررنا عليه .

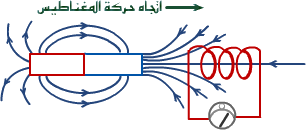

شكل (14) : المغناطيس يقترب من الملف . إذن يزداد عدد خطوط المجال التي تقطع الملف وينحرف المؤشر .

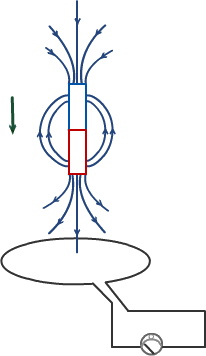

شكل (15) : بسقوط المغناطيس يزداد عدد خطوط المجال التي تقطع السلك بمعدل متسارع بسبب تسارع السقوط الحر .

سؤال :


سقط مغناطيس دائم مستقيم رأسياً سقوطاً حراً مقترباً من سلك دائري مستواه أفقي ويتصل طرفاه بجهاز ميكروأميتر
(شكل (15)) علل سبب انحراف المؤشر التدريجي اعتماداً على القاعدة ب .



الجواب : يسقط المغناطيس بفعل الجاذبية الأرضية بتسارع معروف ، يتسارع معه المجال المغناطيسي باتجاه السلك فيزداد تبعاً لذلك عدد خطوط المجال التي تقطع السلك الدائري ( أو التي يقطعها السلك ) . ينشأ عن ذلك تيار حثي تزداد قيمته أيضاً

( حسب القاعدة ب ) خلال سقوط المغناطيس .
