مثال آخر :

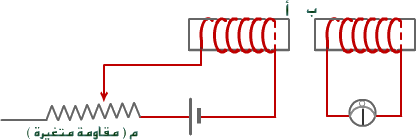

 في شكل (21) بين اتجاه التيار الحثي في الملف ب المجاور للملف أ عند زيادة مقاومة دارته .

شكل (21)

حل المثال :

ـ يسري تيار دارة الملف أ بالاتجاه المبين في شكل ( 22 أ ) لاحظ اتجاه سريان التيار في لفات السلك .

شكل (22 أ)



ـ سريان التيار بهذا الاتجاه يجعل الطرف الأيمن أ للملف قطباً جنوبياً بحسب قاعدة اليد اليمنى المقبوضة التي تجعل الطرف الآخر للملف قطباً شمالياً  ( انظر شكل 22 ب) .

شكل (22 ب)

ـ تعمل زيادة قيمة المقاوم م المتغير على نقصان تيار دارة الملف أ ( قانون أوم ) . هذا يعني النقصان التدريجي لمجال الملف أ المغناطيسي المؤثر على الملف المجاور (ب) .



ـ التيار الحثي في الملف ب يقاوم هذا النقصان فيعمل على زيادة التدفق عبر ملفه في ذات الاتجاه بجعل طرف الملف ب القريب قطباً شمالياً ( حسب قاعدة لنز ) .



شكل (22 ج)

ـ وإذن يكون سريان التيار الحثي في دارة الملف ب بحيث يكون اتجاهه كما بين الشكل ( 22 ج) جاعلاً الطرف القريب قطباً مغناطيسياً شمالياً بحسب قاعدة اليد اليمنى المقبوضة فتامل هذه القوانين الفيزيائية التي يخضع لها الملفان .
