والآن نعرض لمثال على قاعدة لنز .

شكل (17)

في شكل (17) تم تقريب القطب الشمالي لمغناطيس مستقيم باتجاه أحد طرفي ملف حلزوني . بين اتجاه التيار الحثي في اللفات .



الجواب :

ومعه نرجو من الدارس أن يتنبه لمتتالية الخطوات في ترتيبها .

ـ يعمل تقريب القطب المغناطيسي على زيادة التدفق المغناطيسي ( زيادة عدد خطوط المجال ) عبر لفات السلك فيتولد تيار حثي ومعه قوة دافعة حثية في الملف .

شكل (18)



ـ حتى يقاوم التيار الحثي الزيادة في التدفق عبر الملف حسب قاعدة لنز يجب أن تنشأ عند الطرف القريب أ قوة تنافر مع القطب الشمالي للمغناطيس في محاولة لتقليل التدفق .

 ـ هذا يعني أن قوة التنافر يجب أن تنشأ عن قطب شمالي يولده التيار الحثي عند الطرف أ ( نعلم أن التيارات الكهربائية تولد حولها مجالات مغناطيسية ) .

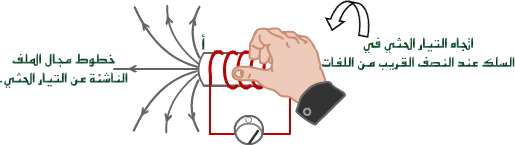

 ـ وإذن وحسب قاعدة اليد اليمنى المقبوضة إذا أشار الإبهام إلى موضع القطب الشمالي عند أحد طرفي الملف ( أو اتجاه خطوط المجال ) دلت الأصابع الأربعة على اتجاه التيار في اللفات ( شكل 19) .

شكل (19)


ـ فيكون اتجاه التيار كما يبين
شكل (20)

شكل (20)
