يبين شكل (1) رموز ملف حلزوني في دارته الكهربائية . توجد أنواع من الملفات تحوي داخلها قلباً حديدياً ( Iron Core ) يعمل على تقوية المجال المغناطيسي للملف عند سريان تيار فيه . لهذه الأنواع رمز آخر يظهرها الشكل أيضاً .

أو

شكل (1) : ملف حلزوني داخله قلب حديدي







أو

شكل (1) : ملف حلزوني



معنى الحث الكهرومغناطيسي :

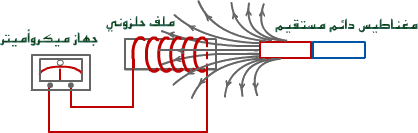

شكل (2) يبيّن مغناطيس دائم مستقيم وملف حلزوني وجهاز ميكروأميتر ( يعرف الدارس الآن أن الميكروأميتر هو جهاز نقيس به التيارات الكهربائية في حدود الميكروأمبير ) . يكوّن الملف من جهاز الميكروأميتر دارة مغلقة لكن دون مصدر كهربائي . يبين الشكل أنّ كل شيء ساكن عدا خطوط المجال المغناطيسي التي تنتشر حول المغناطيس .



ماذا لو حرّكنا قطب المغناطيس إلى داخل اللفات ؟

شكل (3)

قبل الاجابة على السؤال لنا ملاحظات ، سيعتمد الباحث الرسومات التالية لتبسيط أشكال المكونات عند الشرح عليها :

أولاً : رسم مغناطيس دائم دون خطوطه ( شكل 3)
