شكل (10) : الخط المتقطع يمثل محور دوران .

ثم ماذا بعد ؟؟؟



تخفي القاعدة وراءها مفاهيم قد لا تخطر على بال الدارس لكننا نجد لها تأييداً في تجاربنا . مثال ذلك انه يمكن إحداث تيار كهربائي في الحالات التالية عند اعتمادنا القاعدة والوقفات معاً .
الحالة الأولى : دوران لفة سلك أو عدة لفات من سلك حول محور لها في مجال مغناطيسي ثابت منتظم أو غير ذلك .  ( شكل (10) )

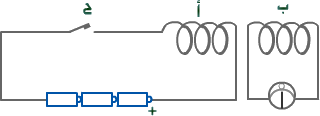

شكل (11)

الحالة الثانية : فقط . عند إغلاق أو فتح الدارة الكهربائية في شكل (11) وهي دارة الملف أ . نلاحظ عند ذلك تولد تيار كهربائي حثّي في دارة الملف ب بسبب مجاورته للمف أ .

هل يستطيع الدارس أن يفسر سبب تولد التيار الحثي ( اللحظي )؟

سؤال :

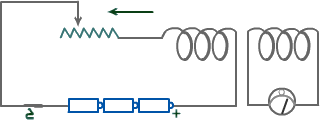

شكل (12) : يشير السهم فوق مخطط الدارة إلى اتجاه زيادة مقاومة الدارة .

الحالة الثالثة : زيادة أو نقصان المقاومة المتغيرة في دارة شكل (12) ، عندها ينحرف المؤشر إلى جهة اليمين أو إلى جهة اليسار ، فإذا ما ثبتت قيمة المقاومة عاد مؤشر الميكروأميتر إلى صفر تدريجه .



الحالة الرابعة : زيادة أو نقصان المساحة المحصورة داخل الملف الحلزوني ذي الخاصية النابضية ( شكل 13) ، ويكون التيار الحثي المتولد لحظياً أيضاً وعند الحركة فقط للملف المبين في الشكل تسمية خاصة به هي ملف حلقي
 (
Toroid ) لأنه ملف غير مستقيم يأخذ شكل حلقة .



نقصان المساحة المحصورة.



الملف ساكن .



زيادة المساحة المحصورة .

شـــــــــــــــــــــــــــــكل (13)
