معنى الحث الذاتي لملف والحث المتبادل بين ملفين .

ثم ثانياً : الحث المتبادل بين ملفين :

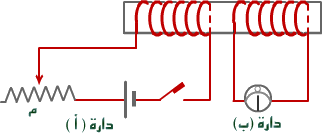

شـــكل (24)

في الشكل (24) ملفان متجاوران ولكل واحد منهما دارته المستقلة . عند غلق أو فتح الدارة أ ينشأ تيار حثي وقوة دافعة حثية في ملف دارة ب بسبب وقوعه في المجال المغناطيسي للمف أ . ينشأ التيار والقوة الدافعة أيضاً عند زيادة أونقصان قيمة المقاومة المتغيرة م بعد إغلاق دراة أ . ولو عكسنا موضعي البطارية والجلفانوميتر فسوف نلاحظ ذات الظاهرة في الملف أ . هذه الظاهرة تنقلنا إلى التعريف التالي :

تعريف : إن خاصية تولد قوة دافعة حثية في دارة ملف بتأثير تغير تيار دارة ملف آخر مجاور للأول نسميها الحث المتبادل ( Mutual Induction ).



حسابات الحث المتبادل :

قياساً على معادلة (10) في نظرية (2) لحساب الحث الذاتي ح لملف أخرج العلماء معادلة حساب الحث المتبادل
( ح متبادل ) بين ملفين بصيغتها الآتية :

............... معادلة (14)

 في مقام معادلة (14) خاصة بالملف الذي يسري فيه

بالرجوع إلى شكل (24) يتبين لنا أن النسبة

 الحثية في بسط المعادلة الخاصة بالملف الذي يتولد فيه التيار الحثي . يعني هذا أن الطرف

 تيار البطارية ، وأن

الأيسر من المعادلة يجمع حسابين منفصلين عن الملفين ، فلهذا يتحدث الطرف الأيمن عن خاصية متبادلة بين الملفين .
