سنعمل على تحويل الغلفانوميتر إلى جهاز يمكنه قياس تيارات أكبر . لنبدأ من جديد : نفرض أنه لدينا جهاز غلفانوميتر يعطي مؤشره انحرافاً إلى نهاية التدريج عند مرور تيار كهربائي 100 ميكروأمبير فيه . لنفرض أن مقاومة الجهاز 900 أوم وأنه لدينا في دارة تياراً كلياً 1000 ميكرولأمبير نريد قياسه بواسطة الجهاز . إن سريان تيار شدته 1000 ميكرو أمبير في الجهاز قد يتلفه فضلاً عن انحراف مؤشر الجهاز إلى نهايته .

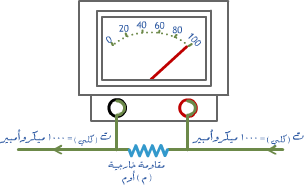

يبين شكل (9) كيف تم حل المشكلة وكيف تم تحويل الغلفانوميتر إلى جهاز لقياس تيار يصل إلى 1000 ميكروأمبير دون أن يتلف . نلاحظ إضافة مقاومة خارجية ( م ) بتوصيلها على التوازي مع الجهاز . عملت هذه المقاومة المضافة على تجزئة التيار الكلي إلى جزءين ( وهذا من خصائص توصيل التوازي ) 100 ميكروأمبير دخلت الجهاز ولم تتلفه وأعطى المؤشر انحرافاً كلياً وما تبقى ( 1000 ـ 100 = 900 ميكروأمبير ) أدخلته المقاومة عبرها وبهذا حمت الجهاز .

شكل ( 9 )

مقاومة جهاز الغلفانوميتر م(غلفانوميتر) = 900 أوم.

أقصى تيار كهربائي يحتمله الجهاز 100 ميكروأمبير .

يمكننا أن نقول الآن أننا استطعنا تحويل جهاز الغلفانوميتر لقياس تياراً تصل شدته إلى 1000 ميكروأمبير ، لكن ثمة إجراءان يجب عملهما حتى تتم عملية التحويل :

أما الأول فيجب إعادة تدريج الجهاز من المدى الذي عليه وهو صفر ـ 100 ميكروأمبير إلى المدى الجديد صفر ـ 1000 ميكروأمبير .
