أجهزة الكشف عن الكهرباء المتحركة وقياسها

وأما الإجراء الثاني فهو كيفية حساب قيمة المقاومة الخارجية ( م ) .

جدول (1) يبين المعطيات الخاصة بالجهاز وبالمقاومة ( م ) وفي الجدول العناصر الثلاثة لكل واحد منها ( جـ ، ت ، م ) :

المقاوم ( م )	الغلفانوميتر
( 1000 ـ 100 ) × 10^-6	100 × 10^-6	التيار ت ( أمبير )
م	900	المقاومة ( أوم )
م × ( 1000 ـ 100 ) × 10^-6 أمبير	900 أوم × 100 × 10^-6 أمبير	فرق الجهد بين الطرفين ( فولت ) جـ = م × ت

جدول (1)

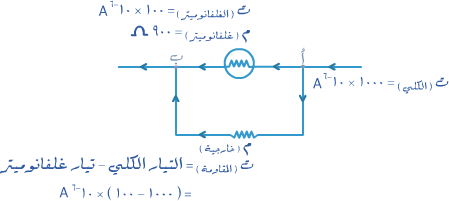

شكل (10) يبين مخططاً لشكل (9) ، حيث رمزنا للغلفانوميتر في دارته بالرمز

شكل (10)

لجزء الدارة المبينة في شكل (9) تصح المعادلة التالية :

فرق الجهد بين النقطتين أ ، ب عبر المقاومة = فرق الجهد بين النقطتين عبر الغلفانوميتر وهذا من خصائص توصيل التوازي

أو جـ_{( طرفي المقاومة الخارجية )} = جـ _{( بين
طرفي الغلفانوميتر )}

ومن قانون أوم ينتج أنَّ :

م × ت _{( المقاومة
الخارجية )} = م _{( الغلفانوميتر
)} × ت _{(
الغلفانوميتر )} ........ معادلة (2)

بوضع القيم من الجدول (1) تؤول معادلة (2) إلى :

م × ( 1000 ـ 100 ) × 10^-6 أمبير = 900 أوم × 100 × 10^-6 أمبير

ومن ذلك نحصل على م = 100 أوم

وهي قيمة المقاومة الخارجية ( م ) الذي يجب إدخاله إلى الجهاز وعلى التوازي نصل معه إلى ما نريد فتأمل .

لاحظ صغر قيمة المقاومة ( م ) المضافة بالنسبة إلى مقاومة الجهاز ذلك لأنها " عملت " على أن يسري فيها نسبة كبيرة من التيار الكهربائي الكلي . هذا ويسمون المقاومة هذه مجزيء (Shunt ) ( لماذا ؟ )، وفي بعض أجهزة الغلفانوميتر التعليمية يتم تثبيت المقاومة المجزيء خارج الجهاز ( شكل (10) ) .

مجزيء آخر تم فصله

شكل (10)

ملاحظة :

تتم صناعة المجزيء من سبيكة المنغنين (Manganin ) وهي خليط من فلزات النحاس والمنغنيز والنيكل ، وأما لماذا اختيار المنغنين من بين الكثير من السبائك المعروفة فلأن مقاومة السبيكة للتيار الكهربائي لا تتغير عند سريان التيار فيها فتأمل مدى دقة القياس في هذه الأجهزة .
