مثال : جهاز غلفانوميتر مدرج بوحدة ميكروأمبير. مقاومته 575 أوم وأقصى تيار يحتمله 80 ميكروأمبير . كيف نحوله إلى جهاز مللي أميتر لقياس تيارات تصل شدتها إلى ( 1 ) مللي أمبير ؟



الحل : حتى نحوله إلى جهاز مللي أميتر نضيف عند طرفي الجهاز ( أ ، ب ) مقاوم على التوازي معه ( انظر دارة شكل (11) ) .

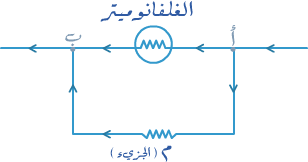

شكل (11)

جدول (2) يبين العناصر الثلاثة ( جـ ، ت ، م ) للغلفانوميتر وللمجزيء .



المجزيء ( م )

الغلفانوميتر



م

575

المقاومة ( أوم )

1 × 10-3ـ 80 × 10-6

80 × 10-6

التيار المار ( أمبير )

م × ( 1 × 10-3ـ 80 × 10-6 ) أمبير

575 أوم × 80 × 10-6 أمبير

فرق الجهد بين الطرفين

( فولت ) جـ = م × ت

جدول (2)



الآن عند الطرفين ( أ ، ب ) تصح المعادلة التالية ( كما مر معنا سابقاً ) :

فرق الجهد جـ بين الطرفين أ، ب (عبر المجزيء)=فرق الجهد جـ بين الطرفين (عبر الغلفانوميتر)

أو             جـ ( عبر المجزيء ) = جـ ( عبر الغلفانوميتر )

ومن قانون أوم ينتج أن

م × ت ( المجزيء )  = م × ت ( للغلفانوميتر )

بوضع القيم في المعادلة الأخيرة من معطيات جدول (2) :

م × ( 1 × 10-3 ـ 80 × 10-6 ) = 575 × 80 × 10-6

ومنه                           0.92 × م = 46

أو                                        م = 50 أوم                      ( الجواب )



لاحظ مرة ثانية صغر مقدار مقاومة المجزيء بالنسبة إلى مقاومة الغلفانوميتر !

تبقى في عملية التحويل تغيير التدريج من المدى ( صفر ـ 80  mA) إلى المدى الجديد (صفر ـ 1000 mA) . يمكننا أن نعمم التدريج إلى 20 جزء متساوي ( لا ننسى أن التدريج يقع على قوس من دائرة ) فيكون الجزء

 الواحد مقابلاً لِـ
