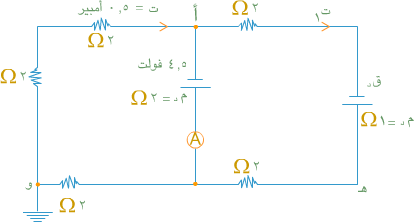

13. في دارة كما في الشكل أوجد :

أ) مقدار ق د التي تجعل ت1 = 1.5 أمبير خارجة من ( أ ) .

ب) قراءة الأميتر .

ج) جـ هـ أ

د) جـ هـ و

هـ) جـ هـ

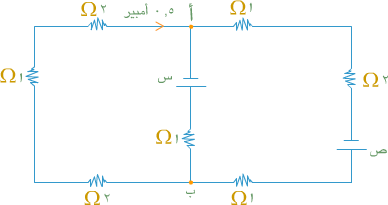

14. في دارة ( الشكل التالي ) احسب مقدار القوة الدافعة الكهربائية س ، ص للبطاريات والتي تجعل تيار الشعبة أ ب مساوياً للصفر ، ثم احسب جـ ب أ  .

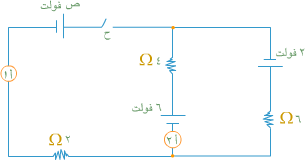

15.في الدارة المجاورة ، أوجد ما يلي :

أولاً : قراءة  الأميتر أ2 والمفتاح ( ح ) غير

       مغلق ( مفتوح ) .

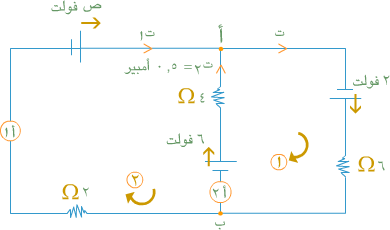

ثانياً : إذا تم إغلاق المفتاح ( ح ) لعين الدارة وكانت التيارات معطاة كما في شكل ( 9 ) وكانت قراءة أ2 هي 0.5 أمبير أوجد :

أ) المقاديير ت ، ص .

ب) الطاقة الكهربائية المستنفذة في المقاومة 6 أوم .
