13.

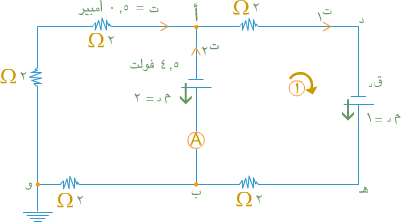

عند نقطة الوصلة ( أ ) تحقق المعادلة

ت1 + ت2 + ت = 0

ـ 1.5 + ت2 + 0.5

ت2 = 1 أمبير وهي قراءة الأميتر .

لآن نبدأ من النقطة ( أ ) ونتبع المسار أ د هـ ب أ المغلق فيكون لدينا :

مجموع ق د ـ مجموع ت × م = 0

ق د ـ 4.5 ـ ( ( 1.5 × 2 ) + ( 1.5 × 1 ) + ( 1.5 × 2 ) + ( 1 × 2 ) ) = 0

ق د ـ 14 = 0

ق د = 14 فولت



جـ هـ أ = جـ هـ ـ جـ أ

نسير بالاتجاه أ ¬ هـ

جـ هـ أ = مجموع ق د ـ مجموع ت × م

= 14 ـ ( ( 1.5 × 2 ) + ( 1.5 × 1 ) + ( 1.5 × 2 ) )

= 14 ـ 7.5

=6.5 فولت



جـ هـ و= جـ هـ ـ جـ و

جـ هـ و = مجموع ق د ـ مجموع ت × م

= 0 ـ ( ( ـ 1.5 × 2 ) ـ ( 0.5 × 2 ) )

= 4 فولت

الأن جـ هـ ـ جـ و = 4 فولت  ، وبما أن جـ و = صفرأ لأن النقطة ( و ) موصولة بالأرض فينتج أن

جـ هـ = 4 فولت .
