14.

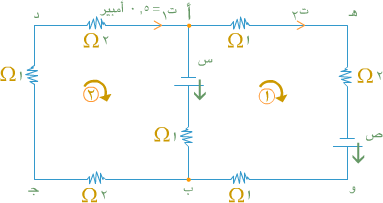

تيار الشعبة ( أ ب ) يساوي صفراً . على ذلك يكون التيار ت2 = 0.5 أمبير ( وهو تيار يخرج من نقطة التفرع أ )  ..... انظر الشكل

نبدأ من النقطة ( أ ) ونسير بالاتجاه أ هـ و ب أ للحلقة الأولى فيكون لدينا :

مجموع ق د ـ مجموع ت × م = 0

ص ـ س ـ ( ( 0.5 × 1 ) + ( 0.5 × 1 ) + ( 1.5 × 2 ) + ( 0 × 1 ) )= 0

ص ـ س ـ 2 = 0          ............ معادلة (1)

ثم نسير بالاتجاه أ ب جـ د أ ( مرتين ) للحلقة الثانية فيكون لدينا :

مجموع ق د ـ مجموع ت × م = 0

س ـ ( ( 0.5 × 2 ) + ( 0.5 × 1 ) +(  0.5 × 2 ) + ( 0 × 1 ) ) = 0

س ـ 2.5 = 0

ومنه س = 2.5 فولت

بوضع قيمة س في المعادلة (1) ينتج ان :

ص ـ 2.5 ـ 2 = 0

ص = 4.5 فولت

لحساب جـ ب أ  نسير بالاتجاه أ ¬ ب :

جـ ب أ  = مجموع ق د ـ مجموع ت × م

= 2.5 ـ ( 0 × 1 )

= 2.5 فولت



أي أن فرق الجهد بين النقطتين أ ، ب نشأ فقط عن وجود البطارية فلا يوجد هبوط في الجهد ناتج عن مرور تيار كهربائي بن النقطتين .
