ب. اعتماداً على البيانات المثبتة على الشكل المجاور احسب فرق الجهد الكهربائي لمصدر الشحن.

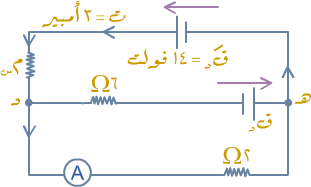

ج. معتمداً على البيانات المثبتة على الدارة الكهربائية المرسومة جانباً ، وإذا كان ( جـ _{د هـ} ) = 2 فولت.

( بإهمال المقاومات الداخلية للبطاريات ) ، احسب ما يأتي :

1. قيمة المقاومة المجهولة ( م _س ) .

2. قرءة الأميتر .

3. قيمة القوة الدافعة للبطارية ( ق _د ) .
