مثال: في الساعة السابعة والنصف صباحاً، خرجت سعاد من منزلها قاصدة المدرسة التي تبعد 800 متر إلى الشرق من البيت .  بعد دقيقتين وعلى بعد 200 متر من البيت التقت بصديقتها لمياء فتذكرت سعاد أنها لم تحمل معها الكتاب الذي وعدت به صديقتها فعادت مسرعة إلى البيت لتأتي بالكتاب. عندما عادت بعد دقيقتين (دقيقة للوصول إلى البيت ودقيقة للعودة إلى صديقتها) وجدت لمياء بانتظارها حيث تلاقتا، فتابعتا سيرهما سوياً ووصلتا المدرسة في السابعة وأربعين دقيقة.

شكل 2 ـ 2

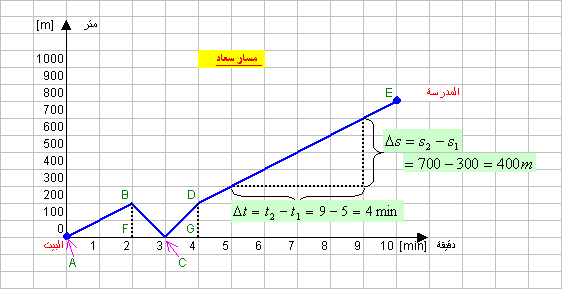

 الخط الأزرق في الرسم البيياني 2 ـ 2 يمثل لنا مسار سعاد فهو يرينا المسافة بين النقطة التي كانت فيها سعاد وبين بيتها بدلالة الزمن في كل لحظة من الوقت . يمكننا أن نرسم حركة سعاد بشكل آخر ، كالآتي :

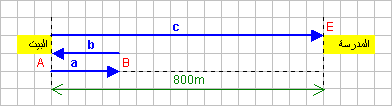

الأسهم الثلاثة  a , b , c تمثل مسار سعاد على  الطريق .
a يمثل مسارها من البيت حتى مكان لقائها مع لمياء .
b يمثل مسار عودتها من مكان اللقاء إلى البيت .
c يمثل مسارها من البيت إلى المدرسة.

شكل 3 ـ 2



بعبارة أخرى ، الأسهم الثلاثة تمثل الإزاحة تمثيلاً دقيقاً لكنها لا تحجب عنا الوقت الذي تمت خلاله الإزاحة ، لذلك فإن الرسم البياني 2 ـ 2  غني بالتفاصيل أكثر من الرسم 3 ـ 2 .
