عند بقاء لفة واحدة يؤول المجال الناشيء عن تيار هذه اللفة إلى مغناطيس رقيق جداً له قطبان شمالي وجنوبي لكن المسافة بينهما لا تتعدى سمك السلك ذاته ( شكل (15) ) على ذلك يكون أحد وجهي اللفة قطباً شمالياً والآخر قطباً جنوبياً ( شكل (16) ).

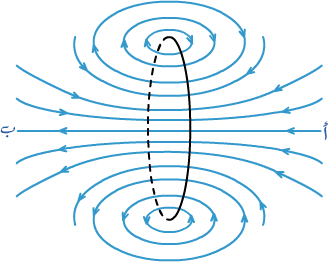

 شكل (15)

خطوط المجال المغناطيسي الناشئ عن سلك دائري يمر فيه تيار ، تخرج الخطوط من أحد الوجهين لتعود إلى الأخر في مسارات مغلقة .

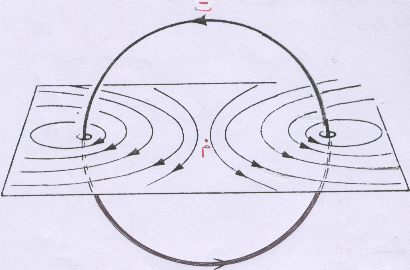

 شكل (16)

وجه السلك الدائري المنظور إليه هو القطب الشمالي للمغناطيس الكهربائي .

تحقق من صحة مقولتنا هذه معتمداً القواعد الثلاث التي ذكرناها .

النقطة ( م ) تمثل مركز السلك .



هل عرف الدارس الأن لماذا قفزنا إلى دراسة ملف حلزوني قبل دراستنا لمجال سلك دائري ؟

أما عن تمييز قطبي اللفة فتصح هنا عين قاعدة الملف الحلزوني ( الأولى أو الثانية لا فرق ) .



سؤال : ماذا عن حسابات إيجاد شدة المجال ( غ ) الناشيء عن تيار اللفة ؟

شـكل (16) يبين سلكاً دائرياً يمر فيه تيار ت ننظر إليه من أمامه واتجاه نظرنا عمودي عليه . الآن بالعودة إلى شكل (15) نلاحظ أن خطاً واحدً من خطوط المجال ليس منحنياً هو الخط ( أ ب )، وأن هذا الخط يمر بالمركز

( م ) للسلك الدائري . إذن سنحسب شدة المجال عند المركز فقط لأن حساب المجال في ما عدا نقطة المركز يحتاج إلى التفاضل والتكامل .
