المجال الناشيء عن تيار يمر في لفة دائرية واحدة ( أو عدة لفات لها عين نصف القطر )

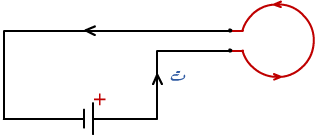

شكل (13) يبين تياراً يمر في سلك دائري . يحدث التيار " الدائري " حقلاً مغناطيسياً . إن فهم شكل المجال الناتج ليس عسيراً على الدارس إذا تتبع معنا متتالية الرسومات في شكل (14) . تبين الرسومات كيف ينتهي شكل المجال المغناطيسي في ملف حلزوني عندما ننقص عدد لفاته إلى لفة واحدة .

 شكل (13)

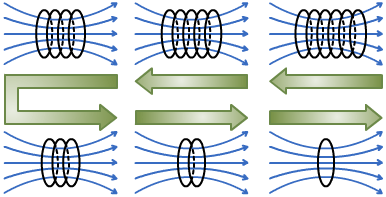

 شكل (14)

تتبع الأسهم لملاحظة كيف ينتهي المجال المغناطيسي في ملف حلزوني عندما تنقص عدد لفاته حتى لفة واحدة .



نلاحظ من الشكل أن المسافة بين قطبي الملف تقل كلما نقص عدد اللفات لكن المجال يحافظ على شكله العام أي مجالاً يشبه المجال الناشيء عن مغناطيس دائم .
