مثال (2) : سلك مستطيل الشكل واقع في مجال مغناطيسي ( غ ) شدته 0.01 تسلا ويسري فيه تيار شدته 0.2 أمبير ( انظر شكل (28) ) . احسب القوة العاملة على كل ضلع فيه .

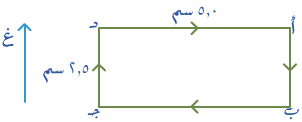

شكل (28)

الحل :



أولاً : القوة العاملة على الجزء ( أ ب ) من السلك .

الزواية q =ه180 ْ ( لأن اتجاه ( ت ) في الجزء ( أ ب ) يخالف اتجاه ( غ ) ولكنه يوازيه )

ق = ت × ل × غ × جا q                    ( من معادلة (5) ).

وإذن ق = 0.2 أمبير × 2.5 × 10- 2 م × 0.01 تسلا × جا 180 ْ

= 5 × 10- 5 × صفر

= صفر ( الحالة الثانية المذكورة آنفاً )



ثانياً : القوة العاملة على الجزء ( ب جـ ) .

الزواية q =ه90 ْ

وإذن ق = 0.2 أمبير × 5.0 × 10- 2 م × 0.01 تسلا × جا 90 ْ

= 10- 4 نيوتن

بالاتجاه العمودي على الصفحة وبعيداً عن عين الناظر ( حسب قاعدة اليد اليمنى ) .



ثالثاً : القوة العاملة على الجزء ( جـ د ) .

الزواية q = صفراً ( لماذا ؟ )

وإذن ق = 0.2 أمبير × 2.5 × 10- 2 م × 0.01 تسلا × جا صفر

= صفراً



رابعاً : القوة العاملة على الجزء ( د أ ) .

الزواية q =ه90 ْ

وإذن ق = 0.2 أمبير × 5.0 × 10- 2 م × 0.01 تسلا × جا 90 ْ

= 1× 10- 4 نيوتن

بالاتجاه العمودي على الصفحة ومقترباً من عين الناظر .
