مثال (1) : سلك مستقيم طوله 6 سم يسري فيه تيار شدته 0.4 أمبير . يصنع التيار زاوية 60 ْ مع خطوط مجال مغناطيسي منتظم شدته 0.8 تسلا ويقع فيه السلك . احسب مقدار واتجاه القوة العاملة على السلك .



الحل :

إن سبب القوة هو المجال المغناطيسي الذي يؤثر على التيار الكهربائي وبالتالي يعمل على السلك

( شكل (27) ) ، إذن تصح المعادلة:

 ق= ت × ل × غ × جا q في هذه الحالة.

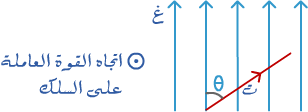

شكل (27)

بوضع القيم في الطرف الأيسر ينتج أن :

ق = 0.4 أمبير × 6 × 10- 2 م × 0.8 تسلا × جا 60 ْ

= 1.66 × 10- 2 نيوتن                         ( الجواب )

واتجاه القوة هذه هو اتجاه العمودي على الصفحة وباتجاه الناظر وذلك بحسب قاعدة اليد اليمنى الأولى (أو الأخرى) – للدارس أن يرجع للشكل مرة ثانية للتأكد من تحقق القاعدة – .
