التمثيل البياني للحركة Motion Graphs


1) قمنا بإزاحة دراجة نارية عن نقطة معيتة في كل ثانية ، وسجلنا الجدول التالي :

9

8

7

6

5

4

3

2

1

0

ز(ث)
56 56 56 54 46 34 22 10 3 0 ف(م)



المطلوب :
أ‌)
مثل (الإزاحة- الزمن ) بيانيا .
ب‌
) عين على الرسم الأجزاء التي تكون فيها الدراجة:
1-  تتحرك بسرعة ثابتة
2-  تتحرك بتسارع سالب
3-  واقفة
جـ) ما هي المسافة المقطوعة خلال (7 ثواني ) وما هي السرعة المتوسطة؟
د) ما هو الزمن المستغرق في قطع المسافة من( 10م إلى 46م ) ؟
وما هي المسافة المقطوعة ؟ وما هي السرعة المتوسطة خلال هذه الفترة ؟
2)

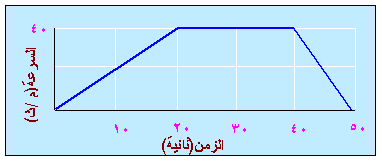

يمثل الشكل التالي منحنى ( السرعة - الزمن ) لجسم متحرك.

أ)   ما هي اقصى سرعة للجسم ؟
ب) كم من الوقت يبقى الجسم متحركا بسرعته القصوى؟
ج)  ما هي الفترة الزمنية التي يتحرك خلالها الجسم؟
د)  ما مقدار السرعة التي يكتسبها الجسم خلال الـ(20ثانية) الاولى؟ وما مقدار السرعة التي يكتسبهاخلال كل ثانية ؟ وما هو تسارعه ؟
هـ) ما هو تسارع الجسم خلال العشر ثواني الاخيرة من حركته ؟
