التمثيل البياني للحركة Motion Graphs


 للقيام بتمثيل البيانات نتبع الخطوات التالية:
1)
ندقق في البيانيات المعطاة لاختيار التدريج المناسب كما في البيانات ادناه.



5 4 3 2 1 0 ز (ث)
50 40 30 20 10 0 ف (م)





ويجدر هنا الملاحظة أن التدريج الجيد يكون باستخدام مضاعفات 1 أو 5 أو 10 ويجب
تجنب التدريج بمضاعفات 4 أو 3 .

2)
نرسم محورين متعامدين أحدهما أفقي والآخر رأسي.
3)

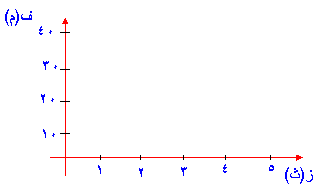

نقوم بتدريج المحور الأفقي ونكتب على طرفه الكمية الفيزيائية المحددة ووحدتها كما موضح.




4
)
 ندرج
المحور الرأسي وتكتب على طرفه الكمية الفيزيائية التي يمثلها ووحدتها كما موضح.



5) نقوم بتمثيل النقاط (نقطة .. نقطة) حيث نرسم خط عمودي من (ز= 1) وخط أفقي من
(ف =10 ) وعند التقاطع نضع دائرة ، ثم نرسم خط عمودي من (ز=2)وخط من
(ف=20 ) وعند التقاطع نضع دائرة... وهكذا حتى تكتمل النقاط كما موضح
  .


6) نصل بين النقاط المعينة في الخطوة السابقة كما هو موضح:
