امتحان شهادة الدراسة
الثانوية العامة لعام 1998 |
|
المنهاج الأردني |
الثانوية العامة
(الثاني الثانوي العلمي)
|
السؤال الثامن :

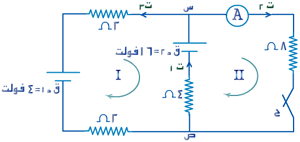

ثم نطبق قانون كيرشوف الثاني على كل من حلقة (I)
وحلقة (II)
:
|
 |
حلقة (I)
مبتدئين بالنقط ص وبدوران مع عقارب الساعة
2 × ت3 + 4 + 2 × ت3 ـ 16 + 4 × ت1 =
صفر
4ت3 + 4ت1 = 12
ومنه ت3 + ت1 = 3 ......................(2) |
بتطبيق قانون كيرشوف على الحلقة (II)
( اليمنى) مبتدئين بالنقطة ص
-4 × ت1 + 16 ـ 8 × ت2 = صفر
ومنه ت1+ 2ت2 = 4
..................................(3)
بالتعويض بدلاً من ت1 من معادلة 1 في معادلة 2 ومعادلة 3
ت2 + 2ت3 = 3 ........................... (2)
3ت2 + ت3 = 4 .......................... (3)
وبحل هاتين المعادلتين ل ت2 نجد أن ت2 = 1 أمبير وهي
قراءة الأميتر وبالاتجاه المفروض .
