امتحان شهادة الدراسة الثانوية العامة لعام 2006 (الدورة الشتوية)

المنهاج الأردني

الثانوية العامة (الثاني الثانوي العلمي)





إجابة السؤال الرابع :

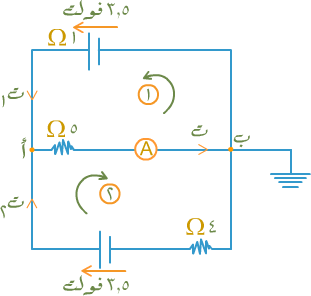

د. الدارة تكوّن حلقتان . نرّمز الدارة ونضع اتجاهات القوى الدافعة الكهربائية للبطاريات واتجاهات التيارات ( اثنان منها ملزمين بها ) .





نطبق قانون كيرتشوف عند نقطة لتفرع ( أ ) :

ت                 =        ت1             +         ت2            ....... معادلة (1)

تيار يخرج من النقطة أ        تيار يدخل النقطة أ          تيار يدخل النقطة أ



الآن نطبق القانون الثاني :

الحلقة (1) : نسير بالاتجاه المبين مرتان : مرة نحسب مجموع ( ق د ) وفي الثانية نحسب مجموع ( ت × م ) ثم نعوض القيم في القانون

مجموع ق د ـ مجموع ت × م = صفراً

3.5 ـ ( ت × 5 + ت1 × 1 ) = صفر

3.5 ـ ( 5 ( ت1 + ت2 ) + ت2 ) = صفر

ومنه    6 ت1 + 5 ت2 = 3.5                       .......... معادلة ( 2 )



الحلقة (2) : نسير بالاتجاه المبين ونقوم بعين الحسابات السابقة :

مجموع ق د ـ مجموع ت × م = صفراً

3.5 ـ ( ت × 5 + ت2 × 4 × ت1 × 1 ) = صفر

3.5 ـ ( 5 ( ت1 + ت2 ) + 4 ت2 + ت2  ) = صفر

ومنه    5 ت1 + 10 ت2 = 3.5            ............ معادلة (3)



بحل المعادلتين (2) ، (3) ينتج أن = ت1 = 0.5 أمبير       ،         ت2 = 0.1 أمبير .

1) قراءة الأميتر هي ت = ت1 + ت2

                         = 0.5 + 0.1 = 0.6 أميتر .



2) بين النقطتين أ ، ب يسري التيار أ ¬ ب ولا توجد بطارية بين النقطتين . الآن نسير بالاتجاه ب ¬ أ:

جـ أ ـ جـ ب = مجموع ق د ـ مجموع ت × م

= 0 ـ ( ـ 0.6 × 5 )

= 3 فولت     ( هذع القيمة تؤكد أن جهد ( أ ) أعلى من جهد ( ب ) )



لكن جـ ب = صفراً لأنها موصولة بالأرض . إذن

جـ أ ـ صفر = 3 فولت

ومنه جـ أ = 3 فولت
