مولد فان دي غراف
Van de Graff Generator

هناك نوعان من مولدات فان دي غراف:
نوع يستخدم الحزام المتحرك ( السير أو القشاط ) Conveyer Belt وأسطوانتان لتوليد الشحنات .

  نوع يستخدم الحزام المتحرك أيضاً وأسطوانتان لتوليد الشحنة كما في النوع الول ، لكنه يختلف عن السابق في أنه يزود بمصدر جهد عال ( عشرة آلف فولت )
وسندرس في هذا الباب النوع الثاني .

هذا المولد يتكون من :

فرشاتين معدنيتين..  حزام متحرك (سير) أو قشاط.

محرك ( موتور ).



اسطوانتين من الألومنيوم أو من مادة عازلة .



مخرج الجهاز وهو في العاده كرة من الألومنيوم المصقول أو قطعه معدنية.

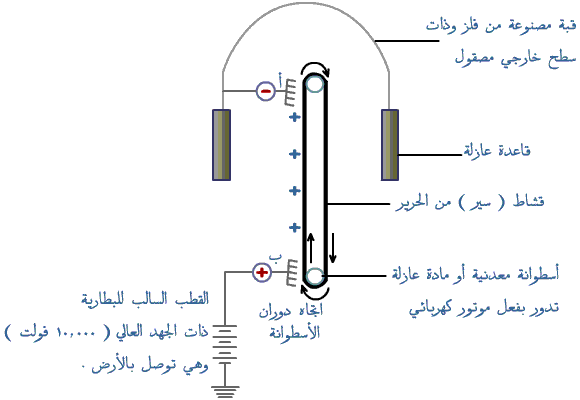

رسم مبسط لجهاز فان دي غرلف



أ ، ب مشطان معدنيان متشابهان يتصل العلوي بسطح الفبة من داخل ويتصل السفلي بالقطب الموجب لمصدر كهربائي ذا جهد عالي .
