هل يُجاز لنا حساب عزم الدوران المغناطيسي على مسار غير مغلق .

إن المثال الذي مضى دل على أن ذلك يصح ، والمثال الآتي يوضح أكثر العمليات الحسابية .

شكل (20) ت = 4 أمبير .

المسار ( أ ب ) هو ربع دائرة نصف قطرها = 0.1 م

شكل (20) يبين أحد خطوط المجال المغناطيسي الناشيء عن مرور تيار باتجاه عمودي على الصفحة مبتعداً عن الناظر . من القيم الموجودة في الشكل احسب عزم الدوران المغناطيسي على المسار أب

الحل :

نلاحظ على المسار ( أ ب ) أنه يجب أن ينطبق على أحد خطوط المجال ( لماذا ؟؟؟)

الآن نجزيء المسار إلى أجزاء صغيرة طول كل منها D ل . عند جميع نقاط المسار يتحقق الآتي :

.بوضع القيم المناسبة ينتج أنّ :

المجال غ ثابت ويمكن حسابه من العلاقة

ومنه غ = 8 × 10-6 تسلا ( لاحظ البعد الثابت للنقاط عن مركز السلك ) كما أن اتجاه غ عند كل نقطة هو اتجاه المماس للنقطة التي تقع أيضاً على محيط خط المجال .

الزاوية q بين اتجاه كل طول D ل واتجاه غ تساوي صفر ْ ، فقيم الزاوية q ثابتة على المسار (أب).

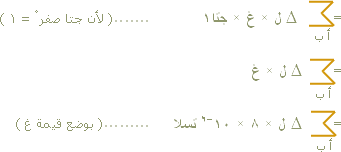

الآن.... عزم الدوران على المسار أب ( غير المغلق ) =

( لأنه يمكن إخراج أي عدد ثابت من عملية الجمع الدال عليها الرمز

               ( لأن مجموع كل الأطوال يساوي ربع محيط دائرة نصف قطرها 0.1 م)

@ 1.26 × 10-6 تسلا . م  ( الجواب).



اكتبوا لنا ملاحظاتكم واستفساراتكم
