الوقفة الخامسة : ينتج عن ميلان خطوط مجال مغناطيسية الأرض أن القوة التي تؤثر بها إبرة البوصلة والتي يمكن أن تتحرك في مستوى أفقي هي فقط المركبة الأفقية لخطوط المجال ( شكل (12) ).

q = زاوية الخفض أو الميل ( Dip Circle ) .

هـ = شدة مجال المغناطيسية الأرضية عند موقع الإبرة .

شكل (12)

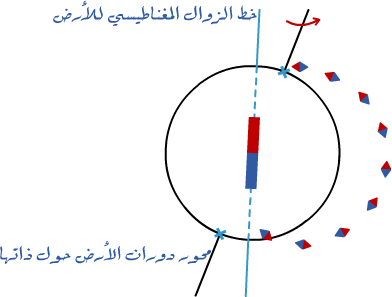

الوقفة السادسة : يبين شكل (13) كيف تصطف مجموعة من البوصلات المغناطيسية الموضوعة على امتداد الشمال والجنوب لاحظ الخط المنحني الذي ترسمه أقطاب الإبرة .



شكل (13)

ترتبُّ لإبر مغناطيسية في خط منحني يبدأ عند أحد قطبي مغناطيسية الأرض وينتهي عند الآخر .



 سؤال : ما مقدار زاوية الخفض ( الميل ) عند القطب الشمالي المغناطيسي ( أو القطب الجنوبي المغناطيسي ) ؟ هل هي 90 ْ ولماذا ؟
