أجهزة الكشف عن الكهرباء المتحركة وقياسها

سؤال : ما هي قراءة الجلفانوميتر في الشكل المجاور ؟

والآن نتابع الشرح بسؤال آخر : ماذا يحدث للملف إذا تم فصل التيار عنه ؟

لايجد الدارس صعوبة في الإجابة ( أم لعله يجد صعوبة ما ؟ ) مهما يكن فالإجابة هي كما يلي : عند فصل التيار يصير عزم الدوران الناشئ عن تنافر الأقطاب صفراً ( لماذا ؟ ) .

شكل ( 6 )

عند ذلك يعيد عزم دوران الزنبركين الملف وتوابعه إلى موقع البدء ويصير العزم مساوياً للصفر ( هذا ما تبينه المعادلة (1) فيشير المؤشر إلى الرقم ( 0 ) أو صفر التدريج دلالة على انعدام التيار الكهربائي داخل الجهاز .

	بهذا نكون قد أتينا على عمل الجهاز وكيفية قياسه للتيار الكهربائي أو الكشف عنه . ( شكل (7) يبين كيفية توصيل الغلفانوميتر في دارته ) .

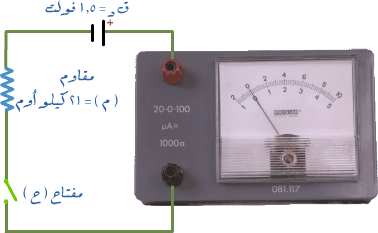

شكل ( 7 ) كيفية توصيل جهاز الغلفانوميتر في دارته . لاحظ تدريج الجهاز بوحدة ميكرو امبير = 1 × 10^-6 أمبير .

سؤال : في شكل (6) ما هي قراءة جهاز الغلفانوميتر إذا كانت وحدة تدريجه الميكروأمبير ؟ كيف تصير قراءته إذا صارت وحدة تدريجه الميللي أميتر ؟
