العوامل التي يعتمد عليها التدفق الكهروستاتيكي :



العامل الثالث : زاوية ميلان الخطوط ( هـ ) عن السطح ( انظر الشكل ) فنقول إن عدد الخطوط

( أو التدفق ) يتناسب طردياً مع جيب تمام زاوية الميلان ( q ) ( لاحظ أننا قلنا الزاوية ( q ) ولم نقل الزوية ( هـ ) ) أي أن التدفق ( ئ ) يتناسب طردياً مع جتا q .

خطوط المجال تخترق السطح بزاوية ميلان ( هـ )



إن وقفة عند العامل الثالث تبين أننا قد أثرنا ثلاثة أسئلة ( أو ريما أكثر ) .

السؤال الأول : لماذا اختيارنا لجيب تمام الزاوية ؟

الجواب على ذلك أننا نهتم بالمركبة العمودية لخطوط المجال على السطح ، فالمركبة العمودية يحددها جيب الزاوية ( هـ ) في الشكل السابق أو إن شئت يحددها جيب تمام الزاوية ( q ) لأن الزاويتين ( هـ ، q ) متتامتان إي أن هـ + q =ه90 ْ .

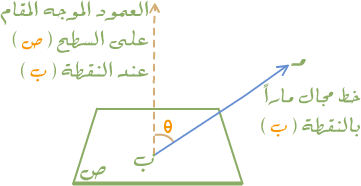

السؤال الثاني : كيف نحدد على الرسم الزاوية ( q ) لإيجاد مقدارها ؟



يبين الشكل المجاور كيفية التحديد .

لاحظ انطلاق السهمين من نقطة واحدة ( ب ) .



السؤال الثالث : لماذا نختار في حساباتنا الزاوية مع العمود المقام على السطح وليس الزاوية مع السطح ذاته ؟

الجواب على ذلك أن السطح قد يكون منحنياً فيكون تحديد زاوية ميلان الخط أصعب .
