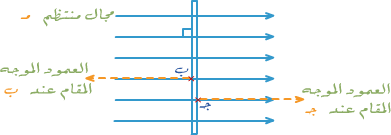

مثال ( 4 ) : وهو مثال جوابه يبدو غريباً لكنه يبين لك خاصية أخرى خفية من خواص التدفق . ورقة مساحتها 0.5 م2 تعترض مجالاً كهروستاتيكياً ( طبعاً دون أن تنثني ! ) شدته 10 نيوتن / كولوم باتجاه عمودي عليه ، كما في الشكل ، احسب التدفق الحثي عبر الورقة ؟

الحل :



عبر وجه الورقة الأيسر تكون الزاوية qه= 180 ْ عند نقطة مثل ( ب ) ( لماذا ؟ )

ويكون التدفق ئه1 = مـ  أ جتا q                  ( مقدار ( مـ ) ثابت لجميع نقاط الوجه )

= 10 × 0.5 × جتا 180 ْ

= ـ 5 نيوتن . م2 / كولوم



عبر وجه الورقة الأيمن تكون الزاوية q = صفر ْ عند نقطة مثل ( جـ ) ( لماذا ؟ )

وإذن التدفق ئه2 = مـ  أ جتا q                  ( أيضاً مقدار ( مـ ) ثابت لجميع نقاط الوجه )

= 10 × 0.5 × جتا صفر ْ

= 5 نيوتن . م2 / كولوم



فالتدفق الكلي ئ = ئه1 + ئه2

= ـ 5 + 5 = صفر



( للدارس أن يتنَّبه إلى أن خطوط المجال تمسُّ حواف الورقة فيكون تدفقها عبر الحواف صفراً ) إن الجواب الذي حصلنا عليه ليس غريباً  إذا علمنا أن الخطوط تدخل الوجه الأيسر وتخرج من الوجه الأيمن فاتجاه التدفق إذن مختلف .

إن تعريف التدفق وما تبعه من تطبيقات توصلنا إلى قانون غاوس والذي به يمكننا أن نجد مجال شحنة متصلة .
