كيف يتم تحديد اتجاه خطوط المجال الكهروستاتيكي على الرسم في الشكل السابق ؟

كيف تنمو الشحنة الكهروستاتيكية على الصفيحتين بعد غلق المفتاح ؟

لو أدخلنا في دارة المواسع جهاز لقياس التيار ( جهاز أميتر ) ، وتم غلق المفتاح ( ح ) فإننا سنلاحظ حركة مؤشر جهاز الأميتر الفجائية بدأ من نقطة الصفر إلى أن يصل المؤشر إلى قيمة عظمى للتيار ثم يعود سريعاً إلى قراءة الصفر ثانية .

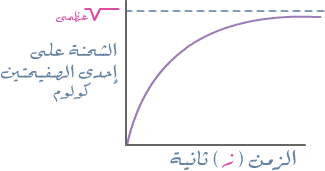

إذا اجتهدنا دون الاعتماد على معلومات أخرى غير المتوافرة لدينا حتى الآن يمكن أن نبيّن كيفية نمو الشحنة ( الموجبة مثلاً ) على إحدى الصفيحتين بمرور الزمن . الرسم البياني التالي يبين تصورنا لنمو الشحنة الموجبة على الصفيحة ( أ ) للمواسع .

نمو الشحنة الموجبة التدريجي على المواسع



سؤال : هل توجد نقاط على المنحنى نعلم علم اليقين صحة موقعها عليه ؟

الجواب : نعم وهي نقطة البدء أي لحظة غلق المفتاح . عند هذه اللحظة نكون قد بدأنا القياس ويكون الزمن

( ز ) = صفر ثانية ويقابل هذا الزمن صفر كولوم لأن الشحنة التي اندفعت من المصدر لم تكن قد وصلت بعد إلى صفيحتي المواسع .



هل المنحنى في الشكل البياني يُمثل بشكل صحيح نمو الشحنات على المواسع ؟

تثبت رياضيات فيزياء المواسعات أن الشحنة تنمو في المواسع فعلياً مع الوقت كما يبين المنحنى . من المنحنى

كولوم من ناحية عملية وأما نظرياً

نلاحظ أن الشحنة على المواسع تصل إلى أكبر قيمة لها

بعد مرور زمن

فإن مقدار الشحنة على المواسع يزداد بمرور الوقت ليصل إلى قيمته العظمى

يطول جداً .



ثم ماذا بعد ؟؟؟

اكتبوا لنا ملاحظاتكم واستفساراتكم
