الفصل الخامس :

كيف تصلنا الكهرباء من موقع توليدها ؟

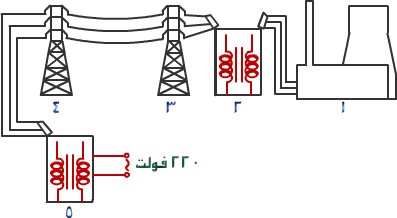

شكل (15) يبين مراحل توليد الكهرباء بدءاً من مكان توليدها . ما يهمنا من هذه المراحل المرحلة الثانية حيث يتم عندها رفع قوة الكهرباء المتناوبة التي تم توليدها ، وسوف نشرح علّة الرفع عند الكلام عن المرحلة .

شكل (15): رسم تخطيطي يبين مراحل وصول الطاقة الكهربائية إلى أماكن استهلاكاً بدءاً من موقع توليدها .



المرحلة الأولى :

 يتم فيها إنتاج بخار الماء تحت ضغط عال ، وتتم عملية الإنتاج في منشأة يسمونها محطة توليد القدرة الكهربائية

( Power Station ) حيث تعمل الحرارة الناتجة عن احتراق الوقود ( أو الحرارة الناتجة عن الوقود النووي ) على تحويل كمية من الماء إلى بخار .

يدخل البخار إلى ما يسمونه توربينة أو عَنَفة ( Turbine ) . أما مكونات التوربين فهي شفرات تدور حول محور لها بفعل ضغط البخار عليها ، يصل محور التوربين هذا إلى محور المنوّب ( Alternator ) أي المولد الذي يعمل على توليد الكهرباء المتناوبة ( Alternating Voltage  ) بجهد يصل إلى 25.000 فولت ( قيمة فعالة )  . يسمون هذا الجهد التوتر أو الجهد أو الضغط العالي ( High Tension ) وذلك لارتفاع مقدراه عن المألوف .



المرحلة الثانية :

 تنقل أسلاك توصيل خاصة الصنع يسمونها كابلات ( Cables ) الطاقة الكهربائية التي أنتجتها المولدات إلى محولات رافعة ( محولات أعلى ) Step _ up Transformers  تعمل على رفع الجهد من 25.000 إلى ما يقرب 40.000 فولت بتيار كهربائي قد يصل إلى 200 أمبير فتأمل هذه المقادير من الطاقة الكهربائية .



 1 | 2 | 3 | 4
