شكل (12) يبين أهم مكونات العداد من الداخل :

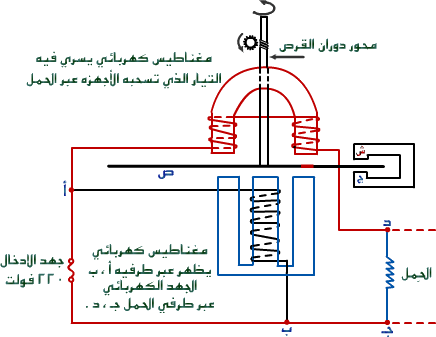

شـكل 12: دارة عداد الكهرباء ( تم تبسيطها لتسهيل الفهم )

قرص الومنيوم (ص) يمكنه أن يدور حول محور له . في الشكل نرى من القرص حرفه ، يقع القرص بين مغناطيسين كهربائيين.

المقاومة بين النقطتين د ، جـ تمثل ما يسمونه في فيزياء الدارات " الحِمل  Load " . يمثل الحمل مجموع الأجهزة الكهربائية التي تصلها الكهرباء عبر السلكين المارين بالنقطتين د ، جـ .

الآن لحساب الطاقة المستنفذة في الأجهزة خلال تشغيلها يلزم حساب ناتج الضرب في الطرف الأيسر من المعادلة : الطاقة المستنفذة = قدرة الأجهزة × زمن تشغيلها .

أو حساب ناتج الضرب في الطرف الأيسر من المعادلة :

الطاقة المستنفذة = الجهد عبر الأجهزة×تيار الأجهزة×زمن تشغيلها ..... معادلة(11)

وإذن يكون على العداد " حساب " الكميات الثلاث منفصلة ( في معادلة 11) ثم حساب ناتج الطاقة بإيجاد ناتج ضربها .
