الكهرباء

التوصيل على التوالي



إضافة البطاريات للدارة الكهربائية على التوالي :

وصل البطاريات على التوالي :



في الرسم المبرمج للدارة الكهربائية بإمكانك إظهار مصباحين موصولين على التوالي بمزوِّد طاقة.



هذه الدارة الكهربائية في الحالة الأولى فيها بطارية واحدة وجهاز فولتميتر يقيس فولتية البطارية ، تسمى البطارية الواحدة خلية عادة . بإمكانك إظهار بطاريتين موصولتين على التوالي في هذه الدارة .



عند وصل البطاريات بخط واحد على الدارة الكهربائية تكون في وضع التوالي .



إذا وصلت بطاريتان إلى الدارة الكهربائية كما في الرسم المبرمج فإن القيمة الكلية للفولتية تكون ضعف قيمة الفولتية للبطارية الواحدة ويشع المصباح الكهربائي أكثر لأن الناتج أكبر .



الخلية ( البطارية ) المستخدمة في المصباح الكهربائي أو المسجل الصغير لها فولتية قيمتها 1.5 فولت ، وعند الحاجة إلى فولتية أعلى نصل خليتان ( بطاريتان ) أو أكثر على التوالي للحصول على فولتية أعلى .

اثنتان من الخلايا تصنعان بطارية لها فولتية قيمتها 3 فولت (1.5 × 2)

ست ( 6 ) خلايا تؤدي إلى بطارية تمتلك فولتية قيمتها 9 فولت (1.5 × 6) .

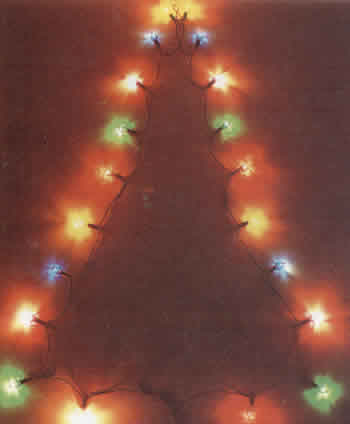

مصابيح الزينة :



في الأعياد الدينية ومناسبات الأفراح يتم تزيين الأماكن باستخدام حبال مصابيح الزينة المختلفة .

تُستخدم الدارة الكهربائية المتتالية لإشعال عشرين أو أكثر من المصابيح ذات الفولتية القليلة من مصدر تزويد الكهرباء ، وعندما يحترق المصباح (السلك في المصباح) وهو الجزء الذي يسخن ليولّد الضوء فإن السلك يقطع ، وإذا حدث ذلك في حبل مصابيح الزينة  فإنه من الصعب العثور على المصباح الذي انقطع سلكه وسبب انقطاع التيار عن بقية المصابيح .

ولتلافي ذلك قام مصنعِّو المصابيح بصنع مصابيح يستمر فيها التيار حتى لو انقطع سلك مصباح منها وهذا يعني أن المصباح المحترق هو الوحيد الذي سيطفئ في سلسلة المصابيح هذه ، ومن السهل معرفته وتبديله .
