وبهذا صنع العلماء شبه موصل نوع موجب
بإضافة البورون بكميات ضئيلة جداً إلى عنصر السيلكون .
كما في سيلكون نوع
–
س نُضيف إلى قاموس أشباه الموصلات الكلمات التالية في السيلكون
نوع – م .
عنصر البورون المُضاف هي الشوائب التي شُكّلت مع السيلكون
بلورة شبه الموصل نوع – موجب .
يسمون البورون
مستقبل
إلكترونات ( Electroy Acceptor
) لأن كل ذرة بورون في " السبيكة " تعمل على
استقبال إلكترون .
يرمزون " للسبيكة " الناتجة
نوع – م (
P-type semi conductor)
حيث يدل حرف
( م )
على موجب كما يدل حرف
(
P
)
على
(Positive
)
.
ويسمون الثقوب
الحاملات الأساسية
ويقصدون بهذا اللفظ أن هذه
الحاملات المتحركة
وكأنها تنقل منعها شحنة موجبة .
|
 |
 |
|
شكل
( 20 ـ ب
) |
شكل (20
ـ أ
) |

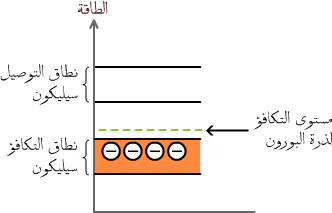

قياساً على شكل ( 17 ) تبين رسومات الشكل ( 20 ) كيف يستقر
مستوى التكافؤ لذرة البورون
قريباً
من نطاق التكافؤ لذرات السيلكون ( شكل 20 أ ) .
يفصل بين المستوى والنطاق مقدار ضئيل من الطاقة يمكن
لإلكترون في نطاق التكافؤ للسيلكون أن يقفز إلى مستوى تكافؤ
ذرة البورون (
عند درجة حرارة الغرفة
) وقد ترك وراءه ثقباً ( موجباً ) ( شكل 20 ب ) .
ليتنبه الدارس إلى أن كسب البورون لإلكترون يعمل على جعل
ذرة البورون ذات
شحنة سالبة
أي أيون سالب
غير حرّ الحركة
.
