توصيل المقاومات على التوازي أو على التفرع  Resistors in Parallel

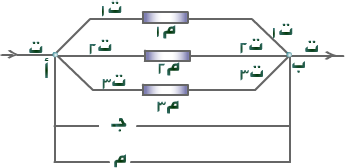

توصل المقاومات على التوازي عندما توضع بجانب بعضها البعض وتوصل أطرافها المتشابهة الواحد منها بالآخر (كما في الشكل) ، وفي هذه الحالة يكون فرق الجهد بين طرفي أي مقاومة منها هو نفسه ، إما الذي يتجزأ فهو التيار (ت) ، فعند دخول التيار في نقطة التفرع ( أ ) يتجزأ إلى ثلاثة تيارات هي ت1 ، ت2 ، ت3 ، وفي نقطة التفرع (ب) تعود هذه التيارات وتتوحد في تيار واحد هو (ت) كما كانت أصلاً . لاحظ أن التيار يمكن أن يمر في م1 لوحدها إذا فصلنا باقي الشعب أو في م2 لوحدها ... وهكذا . هذا ما نعمله في منازلنا عند توصيل الأجهزة حتى يمكنها أن تعمل كل لوحده أو تعمل معاً.

 وبتطبيق قانون أوم :

           فرق الجهد = ت × م                 [حيث م المقاومة المكافئة للمقاومات الثلاث]

وبالرموز            جـ = ت × م



وبالنسبة لكل مقاومة فإن :

َ

َ

....(1)

لكن

لأن ت = ت1 + ت2 + ت3



ينتج

وبضرب طرفي المعادلة (1) في



5 4 3 2

1
