الروافع Levers

الأهداف :
1- أن يوضح الدارس المقصود بالرافعة.
2- أن يعدد الدارس عناصر الرافعة.
3- أن يحدد الدارس أنواع الرافعة الثلاث.
4- أن يصنف الدارس مجموعة من الروافع طبقاً للأنواع الثلاث السابقة.
5
- أن يستنتج الدارس قانون الرافعة.


التعلم السابق :
القوة – المقاومة – ذراع القوة- ذراع المقاومة.


المحتوى :
الرافعة
: هي جسم صلب ينقل الحركة بواسطة الدوران حول نقطة الإتركاز.


عناصر الرافعة :

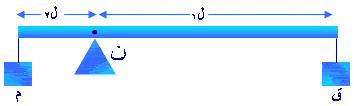

في الشكل ادناه رافعة تستند على نقطة معنية ( ن ) وإلى يمين النقطة ( ن ) وإلى يسار النقطة( ن ) تؤثر قوة مقدراها

 ( م ) تبعد عن س مسافة عمودية ( ل2 ).

ويمكن تحديد عناصر الرافعة كما يلي:

1- تقطة الإرتكاز ( ن ) : النقطة التي تدور حولها الرافعة.

2- القوة ( ق ) : هي القوة التي يؤثر بها العامل على الرافعة.

3- المقاومة ( م ) :  هي الوزن أو الحمولة التي تقوم الرافعة بتحريكها.

4- ذراع القوة( ل1 ) : المسافة العمودية بين القوة ونقطة الإرتكاز.

5- ذراع المقاومة( ل2 ) : المسافة العمودية بين المقاومة ونقطة الإرتكاز.
