ميكانيكا الموائع السكونية
الدرس الثاني:  المائع وضغطه ( 3 )ه

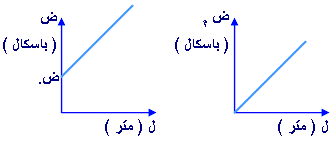

 ويمكن تمثيل هذه النتيجة بيانياً, حيث يوضح شكل ( أ ) العلاقة بين ضغط المعيار للمائع (ض م) بالباسكال وعمق النقطة ( ل ) بالمتر. في حين أن شكل ( ب ) يوضح العلاقة بين الضغط المطلق (ض0) وعمق النقطة ( ل ) بالمتر.

شكل ( ب )

شكل ( أ )

وينتج عن هذا القانون نتيجة هامة جداً هي :" النقاط الواقعة على نفس العمق من السائل لها نفس الضغط بغض النظر عن شكل الإناء الحاوي للمائع"
ويمكن التحقق عملياً من هذه النتيجة باستخدام "جهاز الأواني المستطرقة" الموضح
في الشكل التالي :


ما العلاقة بين ضغط النقاط أ, ب, جـ, د ؟ ما الدليل على ذلك؟
ما العلاقة بين ضغط النقطتين أ, س؟
والآن أظنك تستطيع تفسير بناء قاعدة السد أكبر سمكاً من قمته؟

مثال (2):
احسب الضغط الكلي على عمق 1000 م من مياه المحيط إذا علمت أن كثافة الماء هناك تساوي
1.024 غم / سم3 اعتبر الضغط الجوي 1.01 ×510 باسكال

الحل: ضم (ضغط المعيار) = ل × ث × جـ

      = 1000(1.024 ×1000) ×10

      = 1.024 ×510 باسكال

الضغط الكلي = ض م +  ض
              = 1.024 ×510 + 1.010 × 510
              = 2.034 ×510 باسكال
